WSF  3P

home / product a to z / W

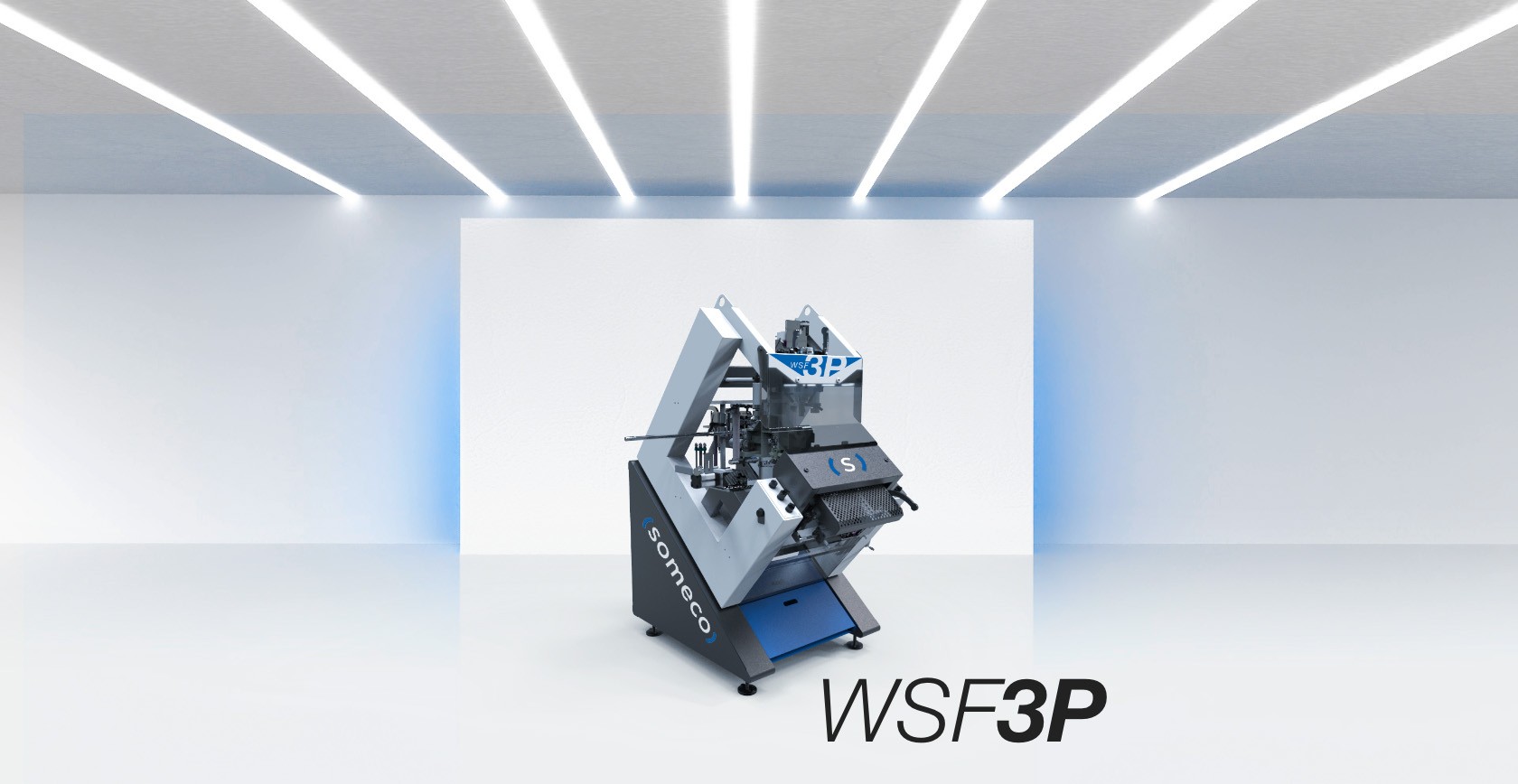

Fresadora automática de ojales para la salida de la condensación y orificios de aireación en perfiles de PVC. Posee tres cabezales de avance neumático, con desplazamiento sobre patines de bolas y que pueden seleccionarse independientemente. 6 topes en la carrera y 6 en el posicionamiento del cabezal permiten almacenar las regulaciones de los cabezales. Unas referencias angulares permiten regular la inclinación de los cabezales. Tres electromandriles de alta frecuencia fresan los ojales. Cuatro mordazas neumáticas regulables garantizan el bloqueo del perfil, también de gran sección. Cuatro topes (que pueden desactivarse), de los que dos neumáticos, facilitan el posicionamiento de la pieza.

Datos técnicos arrow_drop_down
CARACTERÍSTICAS
3 motores (kW)
0,75
Velocidad de la herramienta (rev/mín)
18.000
Carrera horizontal de la unidad de mecanizado (mm)
100
Carrera del cabezal de fresado (mm)
0 ÷ 50
Capacidad mordaza en ancho (mm)
20 ÷ 140
Capacidad mordaza en altura (mm)
0 ÷ 195
Cono portaherramientas con pinza máxima (mm)
Ø = 8
Mordazas horizontales
2
Mordazas verticales
2
Mordazas horizontales y verticales con dispositivo de baja presión

Movimiento angular de las unidades inferiores
15° ÷ 75°
Movimiento angular de las unidad superior
- 30° ÷ 30°
3 fresas (mm)
Ø = 5
3 pinzas portafresa con tuerca (mm)
Ø = 8
Varillas con topes manuales que pueden desactivarse
2
Topes neumáticos que pueden desactivarse
2
Dimensiones (ancho x long. x alt.) (mm)
1.000 x 1.200 x 1.700
Incluido
Disponible

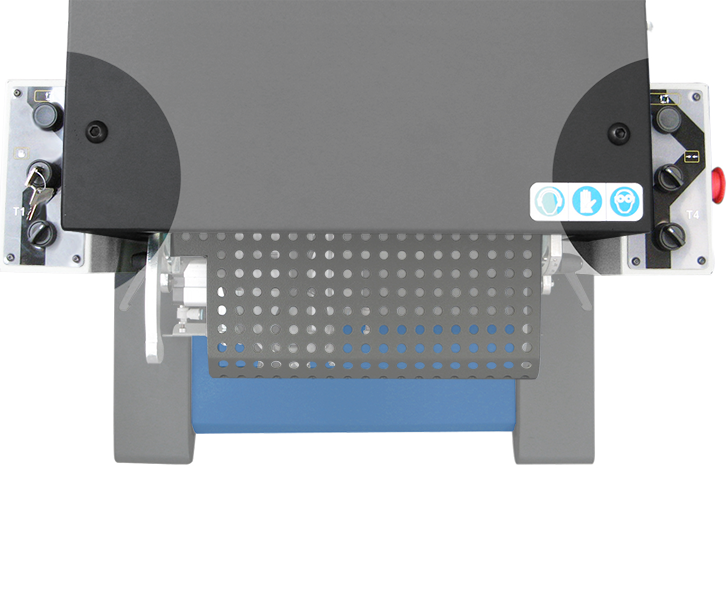

Mandos y dispositivos de seguridad
El ergonómico panel de mando incorpora botones para el desplazamiento de la máquina (dichos botones son de acción mantenida) y su puesta en marcha. Los motores del mandril, accionados por un variador electrónico de velocidad, aseguran tiempos de parada muy limitados. Los cilindros verticales de bloqueo de la pieza se suministran con válvulas de seguridad.
WSF 3P Mandos y dispositivos de seguridad Someco
WSF 3P Cabezales de fresado Someco

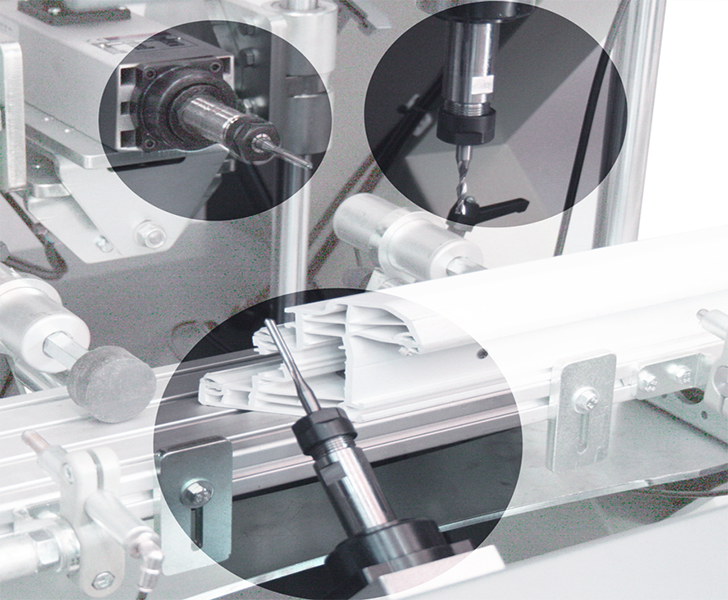

Cabezales de fresado
Un electromandril de alta frecuencia manda el cabezal de fresado. Las carreras de regulación de los posicionamientos se desplazan sobre casquillos de bolas y se mandan manualmente. Unas guías y unos patines de bolas hacen avanzar neumáticamente el cabezal.

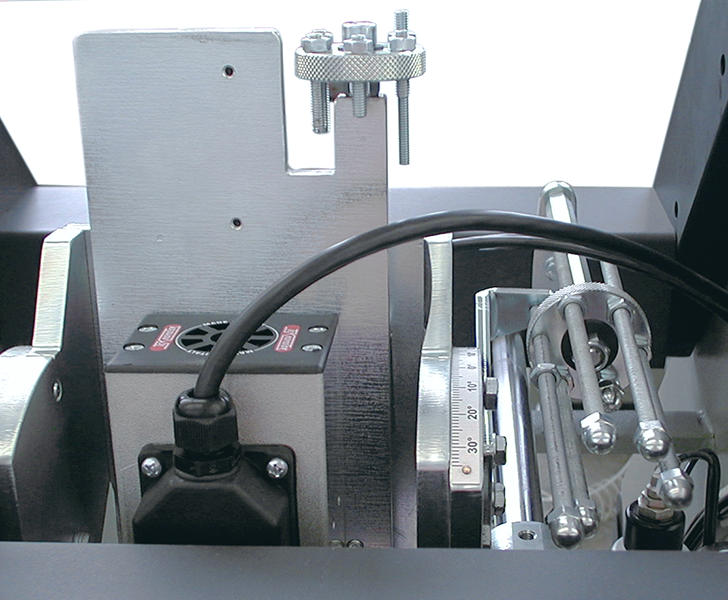

Regulaciones
En cada cabezal se hallan instalados dos topes de profundidad, con 6 posiciones regulables que almacenan las profundidades de mecanizado y el posicionamiento respecto a la pieza. Cada cabezal de fresado se suministra con movimiento angular con correspondiente varilla graduada. Las mordazas se regulan manualmente a fin de garantizar el correcto bloqueo del perfil. La larga carrera de los prensores limita al mínimo las regulaciones para los varios tipos de perfil.
WSF 3P Regulaciones Someco
WSF 3P Referencia pieza Someco

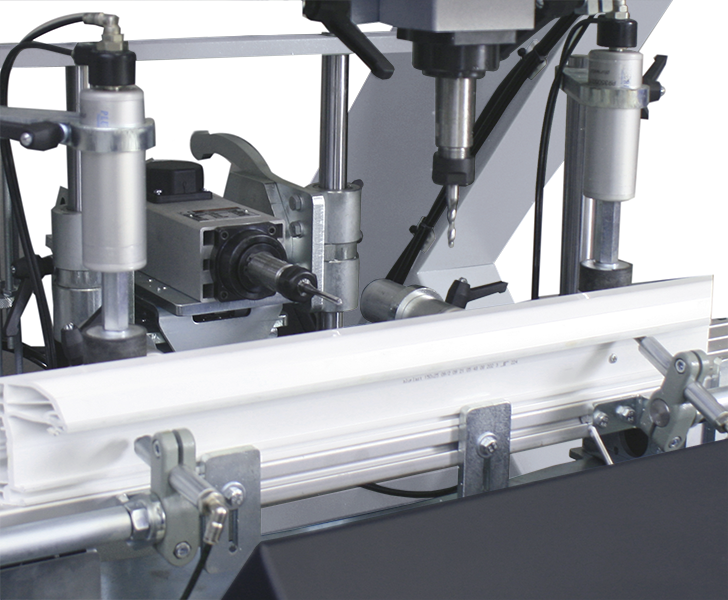

Referencia pieza
El plano mordaza se suministra con 4 topes, que pueden regularse en largo y en altura, y 2 topes de contacto pieza que pueden desactivarse neumáticamente, en el lado derecho y en el izquierdo. Otros 2 topes se hallan montados en un soporte en forma de varilla para que esta máquina sea aún más versátil.

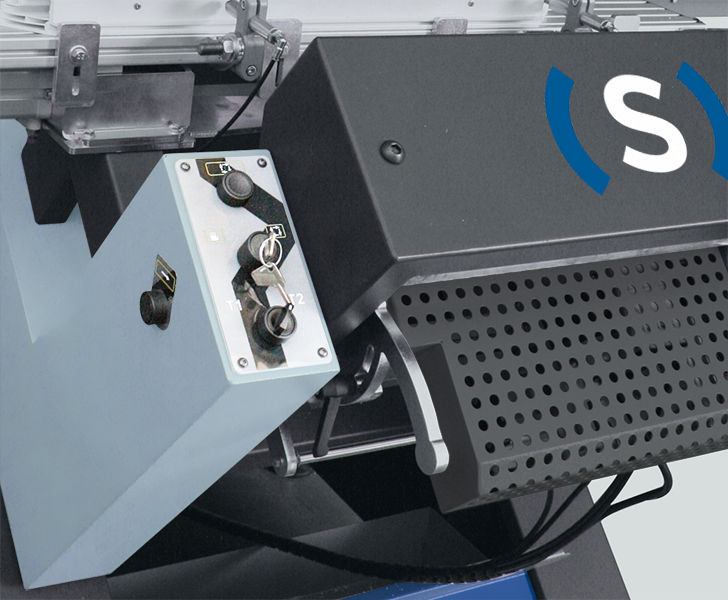

Economicidad de gestión
El avance neumático sobre guías y patines de bolas de los tres electromandriles de alta frecuencia asegura alta precisión, limitadas operaciones de mantenimiento y menor consumo de energía.
WSF 3P Economicidad de gestión Someco
