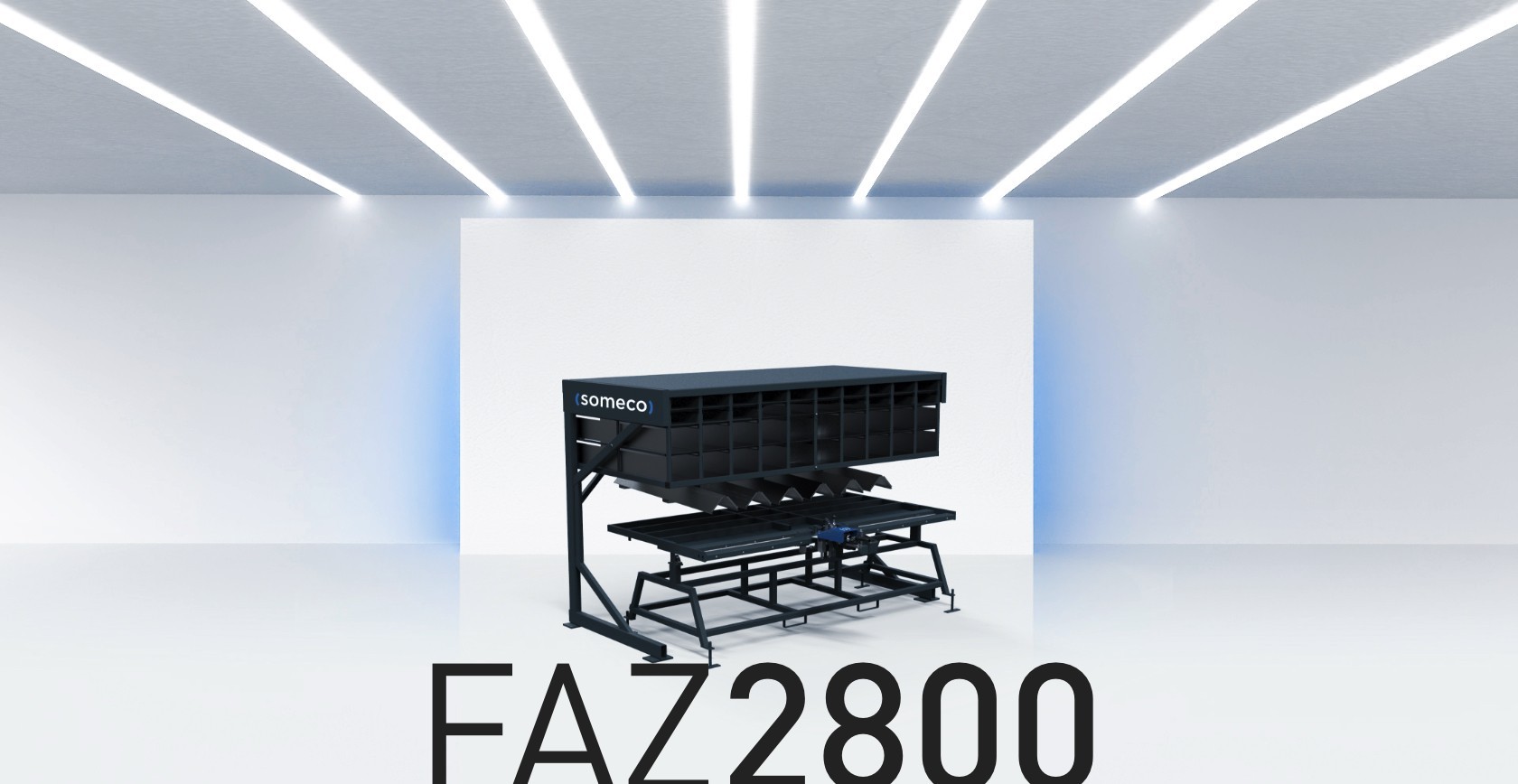

FAZ  2800
Flügelanschlagzentrum

home / produktkategorien / Montagezentren
Flügelanschlagzentrum für die Beschlagmontage an Kunststoff- und Aluminium-Fensterflügeln. Ergonomisches Verschrauben der Beschläge in kürzester Zeit. Flügelanschlagtisch zum Messen und Ablängen von Beschlagteilen. Optimierung der Flügelbearbeitung durch Zusammenfassung von diversen Arbeitsgängen an einem Arbeitsplatz. Montagetisch pneumatisch neigbar. Flügel-Mess- und Zentriereinrichtung pneumatisch verfahrbar. Beschlagstanze mit Anschlägen für Griffsitz mittig und konstant. Zwei Anschlagklötze für unterschiedliche Flügelbreiten. Schraubeinheit fahrbar mit pneumatischer Höhenverstellung. Handeinwurftrichter für zweite Schraubenlänge. Automatische Tiefenabschaltung. Schraubenzuführgerät. Tischauflage mit Kunststoff-Gleitleisten.
Technische Daten arrow_drop_down
LAYOUT

Die Gesamtabmessungen können der Produktkonfiguration entsprechend variieren.

EIGENSCHAFTEN
Tischlänge (mm)
2.800
Tischbreite (mm)
1.400
Gesamtlänge (mm)
3.400
Gesamtbreite (mm)
2.000
Gewicht (kg)
450
Tischhöhe einstellbar (mm)
850 - 1.000
Tischneigung (°)
15
Flügelinnemaße (mm)
280 - 2.300
SCHRAUBENABMESSUNGEN
Kopfdurchmesser ca. (mm)
5,0 - 9,0
Schaftdurchmesser ca. (mm)
3,5 - 4,5
Länge ca. (mm)
10 - 35
LUFTVERBRAUCH
Schrauber ca. (l/min.)
250
Spanneinrichtung ca. (l/min.)
35
PNEUMATISCHER ANSCHLUSS
Druck (bar)
7
Schlauchanschluss
DN10
Enthalten
Verfügbar
Auflagefläche

Tischauflage mit Kunststoff-Gleitleisten

Montagezentren FAZ 2800 Auflagefläche Someco
Montagezentren FAZ 2800 Schraubeinheit Someco
Schraubeinheit

Schraubeinheit fahrbar mit pneumatischer Höhenverstellung. Handeinwurftrichter für zweite Schraubenlänge. Automatische Tiefenabschaltung

Anschlagklotz

Zwei Anschlagklötze für zwei Flügelbreiten

Montagezentren FAZ 2800 Anschlagklotz Someco
Montagezentren FAZ 2800 Beschlagstanze Someco
Beschlagstanze

Beschlagstanze mit Anschlägen für Griffsitz mittig und konstant. Beschlagstanze mit offenem Schnittwerkzeug

Schraubenzuführgerät

Vorschubschrauber mit automatischer Schraubenzuführung

Montagezentren FAZ 2800 Schraubenzuführgerät Someco
Montagezentren FAZ 2800 Anschlagklotz Someco
Anschlagklotz (Optional)

Anschlagklotz für weitere Flügelbreiten

Lasereinheit (Optional)

Laser für Schraubposition

Montagezentren FAZ 2800 Lasereinheit Someco
Montagezentren FAZ 2800 Eckbandbohreinheit Someco
Eckbandbohreinheit (Optional)

Eckbandbohreinheit mit verstellbarem 2-Spindel-Bohrkopf, pneumatischer Höhenverstellung,mit Anschlägen für die Bohrpositionen links und rechts

Griffolivenbohreinheit (Optional)

Griffolivenbohreinheit stationär eingebaut mit hydropneumatischem Bohrvorschub und Spanneinheit, 3-Spindel-Bohrkopf

Montagezentren FAZ 2800 Griffolivenbohreinheit Someco
Montagezentren FAZ 2800 Schlosskastenfräseinheit Someco
Schlosskastenfräseinheit (Optional)

Fräseinheit manuell fahrbar mit Anschlag für Schlosskastenausfräsung. Fräsdurchmesser 12 mm

Klappanschläge (Optional)
Anschlagschiene mit 14 Klappanschlägen für konstanten Griffsitz (7x links, 7x rechts)
Montagezentren FAZ 2800 Klappanschläge Someco
Montagezentren FAZ 2800 Beschlagregal Someco
Beschlagregal (Optional)

Zur übersichtlichen Lagerung der Beschläge am Flügelmontageplatz
