Linea di lavoro automatica CNC a 25 assi a barra passante, per fresatura, foratura, taglio, contornatura e avvitatura rinforzi, specializzata per la produzione di infissi in PVC. L’unità di lavorazione e taglio può essere dotata di modulo di contornatura integrato per la preparazione del profilo in PVC alla saldatura con tecnologia Seamless®. SBZ SL è composta da un magazzino automatico con sistema di alimentazione passante dei profili, completo di movimento della pinza per bloccare il profilo. Grazie al movimento sincronizzato della pinza e del magazzino barre, l'alimentatore torna alla posizione iniziale permettendo al caricatore di preparare contemporaneamente il profilo successivo. Un sistema di controllo dimensionale della sezione profili, verifica se il profilo caricato dall'operatore è quello corretto in base alla lista di lavoro. Il modulo di fresatura, il modulo di taglio e il modulo contornatura si trovano nell'unità SBZ SM della macchina. Sul modulo di fresatura sono installati 11 elettromandrini che consentono di lavorare su tutto il bordo del pezzo, indipendentemente dal suo orientamento. Il modulo di taglio è dotato di una lama Ø 500 mm con movimento orizzontale a 3 assi CNC. Il modulo opzionale di contornatura opera su 3 assi CNC tramite un elettro-mandrino che permette di fresare le estremità dei profili tagliate a 45°. Un estrattore automatico trasferisce il pezzo dall'unità di taglio al magazzino di scarico intermedio. Questo magazzino a nastro, capacità di 40 posizioni, trasferisce i profili dall'unità SBZ SM all'unità SBZ SF2, modulo di lavorazione per segmenti con rinforzo metallico, bilanciando perfettamente la produttività delle due unità. Su questo magazzino è installata l'unità di avvitatura automatica ad alta efficienza SBZ AS 2/2, costituita da una trave trasversale su cui sono montati quattro avvitatori a coppia controllata che fissano, tramite delle viti autofilettanti, i rinforzi ai segmenti di profilo pre-lavorati, ad un passo definito dal programma di gestione. L'unità SBZ SF2 è composta da un'unità di foratura tripla per la realizzazione di fori per maniglie cremonesi e da 2 unità di foratura per i fori di montaggio dei telai e un'unità mono-utensile per la foratura delle cerniere telai. L'unità è composta da un magazzino a cinghie trasversali per lo scarico di pezzi lavorati fino a 3500 mm di lunghezza. Le unità di lavorazione sono dotate di cabine insonorizzate nella parte operativa che, oltre a proteggere l'operatore, riducono l'impatto acustico ambientale. La cabina della SBZ SM presenta un collegamento all'aspiratore di trucioli (opzionale). Gli scarti e i trucioli di PVC vengono raccolti in 2 cassetti alla base del modulo di lavorazione che, abbinati a un sistema di evacuazione a nastro, facilitano e velocizzano le operazioni di pulizia. La linea è fornita con interfaccia operatore intuitiva per gestione delle liste di lavorazioni collegata al software di programmazione produzione. Industria 4.0 compatibile.

Dati Tecnici arrow_drop_down
CARATTERISTICHE DELLA MACCHINA
Numero assi controllati
25
Numero unità di fresatura standard (SBZ SM)
11
Unità di taglio

Unità Contour: fresatura per saldatura seamless

Numero unità di foratura per fissaggio a muro (SBZ SF2)
2 / 4
Unità di foratura a tre punte

Unità di foratura cerniere a utensile singolo

Unità multiutensile di foratura cerniere

Unità di avvitatura su SBZ AS 2/2
4
Velocità posizionamento barra (m/min)
50
Controllo dimensionale barra

Pressione di esercizio (bar)
6 ÷ 8
Consumo aria (Nl/min)
1.600
Potenza installata (kW)
28,8
Regolazione digitale programmabile della pressione delle morse

Predisposizione per lavorazione profili in PVC con rinforzo in fibra di vetro

CAMPO DI LAVORO
Altezza minima profilo (mm)
45
Larghezza minima profilo (mm)
40
Altezza massima profilo (mm)
160
Larghezza massima profilo (mm)
130
Spessore massimo rinforzo (mm)
3
UNITÀ DI CARICO: POSIZIONAMENTO PROFILO
Alimentatore di carico con pinza a 2 assi controllati

Lunghezza massima caricabile (mm)
6.500
Lunghezza minima caricabile (mm)
600
Lunghezza massima lavorabile su un unico pezzo (mm)
6.000
Lunghezza massima pezzo tagliabile (mm)
3.000
Lunghezza minima pezzo tagliabile (mm)
400
Carico profilati in tempo mascherato

UNITÀ DI FRESATURA
Potenza massima in S1 (kW)
1,1
Velocità massima (giri/min)
18.000
Elettromandrini in posizione fissa
8
Elettromandrini orientabili con CN
3
CAMPO DI LAVORO DELLE UNITÀ DI FRESATURA
UNITÀ DI TAGLIO VERTICALE
Diametro lama al widia (mm)
500
Posizionamento lama a CN
-45° ÷ +45°
Potenza motore lama (kW)
2,2
Lama speciale per taglio accurato guarnizioni

UNITÀ DI AVVITATURA SBZ AS 2/2
Unità di avvitatura anteriori (telaio)
2
Unità di avvitatura posteriori (anta)
2
Lunghezza minima vite (mm)
15
Lunghezza massima vite (mm)
20
Diametro vite (mm)
3,9 ÷ 4,2
Tempo di espulsione vite da caricatore (s)
0,1
Velocità posizionamento barra (m/min)
35
Velocità posizionamento teste unità di avvitatura (m/min)
40
UNITÀ DI FORATURA PER FISSAGGIO A MURO
Potenza massima in S1 (kW)
1,1
Velocità massima (giri/min)
6.000
Diametro utensile (mm)
6 / 8
UNITÀ DI FORATURA A TRE PUNTE
Diametro utensili (mm)
10 / 12 / 10
Potenza massima in S1 (kW)
1,5
Velocità massima (giri/min)
900
UNITÀ DI FORATURA CERNIERE ANTA
Diametro utensili (mm)
5 / 6
Potenza massima in S1 (kW)
1,1
Velocità massima (giri/min)
6.000
CAMPO DI LAVORO DELLE UNITÀ DI FORATURA E DI AVVITATURA
UNITÀ DI SCARICO
Magazzino di scarico a cinghioli per pezzi fino a 3.500 mm

Profondità piano di scarico magazzino a cinghioli (mm)
1.800
Pinza estrattore CN

Sistema di scarico rapido del pezzo

Incluso
disponibile
Unità di fresatura

Il modulo di fresatura equipaggiato su SBZ SM monta 11 elettromandrini di cui tre orientabili per eseguire tutte le lavorazioni necessarie sul profilo in PVC. Nella seconda fase di lavorazione, le unità di foratura presenti su SBZ SF2 eseguono le forature per il montaggio delle cerniere, i fori per il fissaggio a muro e la lavorazione per la cremonese.

Centri di taglio e di lavoro SBZ SL3 Unità di fresatura Someco
Centri di taglio e di lavoro SBZ SL3 Unità di taglio Someco

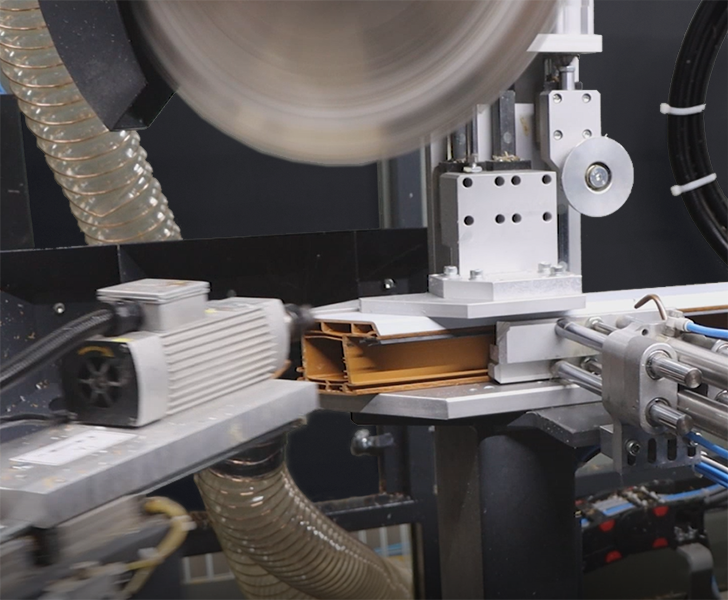

Unità di taglio

La linea è dotata di un’unità di taglio con movimento discendente con lama Ø 500 mm, parte integrante dell’equipaggiamento del centro di taglio e fresatura SBZ SM. Il disco di taglio è espressamente progettato per eseguire il taglio del PVC con un alto grado di efficienza e ottimizzato per il taglio accurato delle guarnizioni. L’unità, movimentata a controllo numerico, permette di eseguire tagli con inclinazione da -45° a +45° su asse verticale.

Unità di avvitatura

La linea dispone di 4 unità di avvitatura pneumatiche ad alimentazione automatica. Queste unità, parte della dotazione di SBZ SF2, sono montate su una struttura a ponte che esegue l’avvitatura adeguata del rinforzo metallico nei profili per anta e per telaio. Altre due unità di avvitatura, una dedicata ai profili per anta e una al telaio, possono essere opzionalmente presenti su SBZ SF2, montate su una ralla con movimenti automatici su 2 assi CN.

Centri di taglio e di lavoro SBZ SL3 Unità di avvitatura Someco
Centri di taglio e di lavoro SBZ SL3 Unità di foratura per fissaggio a muro Someco
Unità di foratura per fissaggio a muro

Due unità di foratura, montate su ralla con movimenti automatici su 2 assi CN, provvedono alle lavorazioni destinate al fissaggio dei telai al muro.

Tecnologia Seamless (Opzionale)

La linea è perfettamente integrabile con la tecnologia delle controsagome Seamless per la saldatura a cordolo zero. Un modulo opzionale CONTOUR per la contornatura necessaria a questa tecnologia di saldatura può essere integrato nel processo di lavorazione dei profili. Un software intuitivo ed efficiente permette la definizione dei percorsi di lavorazione mediante interpolazione del bordo del profilo; è possibile differenziare i programmi di scontornatura in base a colore e pellicola dei diversi tipi di profilo.

Centri di taglio e di lavoro SBZ SL3 Tecnologia Seamless Someco
Centri di taglio e di lavoro SBZ SL3 Software gestione linea Someco
Software gestione linea

La linea è dotata di un’interfaccia utente semplice ed ergonomica che consente la gestione dei flussi di lavorazione in maniera efficiente e bilanciata. Il totem presenta una antenna Wi-Fi per collegamento della macchina alla rete che ne garantisce sia la interconnessione con la programmazione di produzione, attraverso driver specifici, sia connessione da remoto per la gestione del servizio di assistenza tecnica in caso di bisogno. Il software gestisce liste di lavoro provenienti dal gestionale che può essere messo direttamente in collegamento con la linea.
