VE
Unité de contrôle et de vitrage

home / product a to z / V

Unité de contrôle et de vitrage pour le vitrage et le contrôle final dans la fabrication individuelle et de série. Montage rapide et précis des fenêtres, portes et éléments. Construction en acier stable. Manipulation simple par interrupteur à pédale.

VE 3000 / VE 4000: Précision grâce au serrage parallèle des barres. Réglage progressif de la hauteur. 2 barres de serrage pneumatiques rabattables et déplaçables et raccord d'air comprimé quadruple.

VE 3000/60: Précision grâce au pressage parallèle des barres de serrage avec barre de serrage manuelle inclinable. Centrage au milieu pneumatique, emplacement d'outil et raccord d'air comprimé quadruple.

Caractéristiques techniques arrow_drop_down
MODÈLES

DIMENSIONS ET POIDS

VE 3000 / VE 4000 / VE 3000/60

Longueur (mm)
4.410 / 5.440 / 3.050
Largeur (mm)
1.180 / 1.180 / 900
Hauteur (mm)
2.600
Largeur du convoyeur à rouleau inférieur (mm)
200 / 200 / 120
Poids (kg)
470 / 580 / 370
SERRAGE DE LA PIÈCE

VE 3000 / VE 4000 / VE 3000/60

Largeur maximale de serrage (mm)
3.000 / 4.000 / 2.800
Largeur minimale de serrage (mm)
400 / 390 / 390
Hauteur des barres de serrage (mm)
2.300
Largeur des barres de serrage (mm)
120 / 200 / 100

VE 3000/60

Centrage pneumatique

Inclus
Disponible
Installation

Installation arrière à glissières PVC

VE Installation Someco
VE Support à rouleaux VE 3000 Someco
Support à rouleaux VE 3000

Convoyeur à rouleaux inférieur à roulement, L = 200 mm

Support à rouleaux VE 4000

Convoyeur à rouleaux inférieur à roulement, L = 200 mm

VE Support à rouleaux VE 4000 Someco
VE Interrupteur à pédale VE 3000 Someco
Interrupteur à pédale VE 3000

Toutes les fonctions sont commandées par des clapets de pied

Interrupteur à pédale VE 4000

Toutes les fonctions sont commandées par des clapets de pied

VE Interrupteur à pédale VE 4000 Someco
VE Barre de serrage VE 3000 / VE 4000 Someco
Barre de serrage VE 3000 / VE 4000

Rabattement et déplacement synchrones simultanés des barres à pression, réduisant le temps requis lors de l'ouverture et de la fermeture de la presse. Permet un passage libre de la fenêtre

Barre de serrage VE 3000/60

Centrage au milieu pneumatique. Précision grâce au pressage parallèle des barres de serrage

VE Barre de serrage VE 3000/60 Someco
VE Installation VE 3000/60 Someco
Installation VE 3000/60

Installation arrière à glissières PVC

Support à rouleaux VE 3000/60

Convoyeur à rouleaux inférieur à roulement, L = 120 mm

VE Support à rouleaux VE 3000/60 Someco
VE Interrupteur à pédale VE 3000/60 Someco
Interrupteur à pédale VE 3000/60

Toutes les fonctions sont commandées par des clapets de pied

Raccord d'air comprimé quadruple

Raccord d'air comprimé quadruple pour le raccordement d'outils à air comprimé

VE Raccord d'air comprimé quadruple Someco
VE Galets d'introduction gauche VE 3000 / VE 4000 Someco
Galets d'introduction gauche VE 3000 / VE 4000 (Optionnel)

Galets de protection pour début ou fin de convoyeur à rouleau

Galets d'introduction droite VE 3000 / VE 4000 (Optionnel)

Galets de protection pour début ou fin de convoyeur à rouleau

VE Galets d'introduction droite VE 3000 / VE 4000 Someco
VE Réglage de l'inclinaison de 0° à 8° VE 3000 / VE 4000 Someco
Réglage de l'inclinaison de 0° à 8° VE 3000 / VE 4000 (Optionnel)

Réglage pneumatique de l'inclinaison de 0° à 8°

Protection de profilé VE 3000 (Optionnel)

Protection de profilé pour rouleaux porteurs 200 mm. Rouleaux porteurs revêtus d'un tuyau de protection

VE Protection de profilé VE 3000 Someco
VE Protection de profilé VE 4000 Someco
Protection de profilé VE 4000 (Optionnel)

Protection de profilé pour rouleaux porteurs 200 mm. Rouleaux porteurs revêtus d'un tuyau de protection

Unité de course VE 3000 / VE 4000 (Optionnel)

Dispositif de course à galets à boudins et à frein d'arrêt

VE Unité de course VE 3000 / VE 4000 Someco
VE Rail de déplacement VE 3000 / VE 4000 Someco
Rail de déplacement VE 3000 / VE 4000 (Optionnel)

Rails de déplacement 2,0 m gauche et droite

Réglage de la hauteur VE 3000/60 (Optionnel)

Réglage progressif de la hauteur, L = 500 mm

VE Réglage de la hauteur VE 3000/60 Someco

Others Products

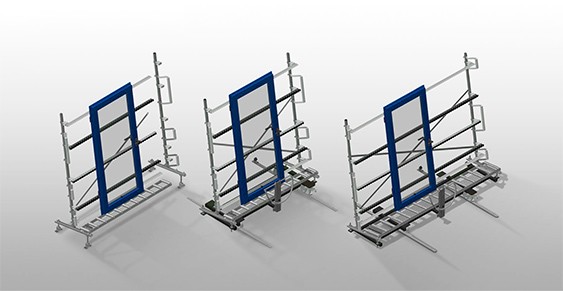

VR Someco
